Przepuszczalność magnetyczna to podstawowe pojęcie w elektromagnetyzmie, które odgrywa kluczową rolę w projektowaniu i działaniu cewek hermetyzowanych. Jako wiodący dostawca cewek hermetyzowanych, zrozumienie zawiłości przenikalności magnetycznej jest niezbędne do zapewnienia wysokiej jakości produktów, które spełniają różnorodne potrzeby naszych klientów.
Zrozumienie przenikalności magnetycznej
Przepuszczalność magnetyczna, oznaczona symbolem μ, jest miarą tego, jak łatwo pole magnetyczne może przeniknąć przez materiał. Określa ilościowo zdolność substancji do wspomagania tworzenia się pola magnetycznego w sobie. W kontekście cewek zamkniętych przenikalność magnetyczna wpływa na indukcyjność cewki, natężenie pola magnetycznego i ogólną wydajność.
Przepuszczalność magnetyczna materiału jest powiązana z natężeniem pola magnetycznego (H) i gęstością strumienia magnetycznego (B) za pomocą równania (B=\mu H). Jednostką przenikalności magnetycznej w układzie SI jest henr na metr (H/m).
W wolnej przestrzeni (próżni) przenikalność magnetyczna jest stałą, znaną jako przepuszczalność wolnej przestrzeni (\mu_0 = 4\pi\times10^{- 7}\text{ H/m}). Kiedy materiał jest umieszczony w polu magnetycznym, jego przenikalność magnetyczna może być większa, mniejsza lub równa (\mu_0). Materiały zawierające (\mu>\mu_0) nazywane są materiałami ferromagnetycznymi, które mogą znacząco wzmacniać pole magnetyczne. Przykłady materiałów ferromagnetycznych obejmują żelazo, nikiel i kobalt. Materiały zawierające (\mu<\mu_0) nazywane są materiałami diamagnetycznymi, które nieznacznie przeciwstawiają się polu magnetycznemu. A materiały zawierające (\mu=\mu_0) nazywane są materiałami paramagnetycznymi, które mają bardzo słabą reakcję na pole magnetyczne.
Przepuszczalność magnetyczna w zamkniętych cewkach
Cewki hermetyzowane to cewki zamknięte w obudowie ochronnej lub obudowie. Ta hermetyzacja służy wielu celom, takim jak ochrona cewki przed czynnikami środowiskowymi, takimi jak wilgoć, kurz i uszkodzenia mechaniczne. Wybór materiału kapsułkującego może mieć znaczący wpływ na przenikalność magnetyczną układu cewek.
Jeżeli materiałem kapsułkującym jest materiał ferromagnetyczny, może on zwiększyć ogólną przenikalność magnetyczną obudowy cewki. To z kolei może zwiększyć indukcyjność cewki. Indukcyjność (L) cewki jest powiązana z przenikalnością magnetyczną za pomocą wzoru (L=\frac{N^2\mu A}{l}), gdzie N to liczba zwojów cewki, A to pole przekroju poprzecznego cewki, a l to długość cewki. Wzrost indukcyjności może prowadzić do większego natężenia pola magnetycznego dla danego prądu przepływającego przez cewkę.
Z drugiej strony, jeśli do kapsułkowania zostanie zastosowany materiał diamagnetyczny lub paramagnetyczny, wpływ na przenikalność magnetyczną będzie stosunkowo niewielki. W zastosowaniach, w których pole magnetyczne cewki musi być precyzyjnie kontrolowane i nie podlegać wpływowi kapsułkowania, preferowana jest kapsułka niemagnetyczna lub o niskiej przepuszczalności.
Czynniki wpływające na przenikalność magnetyczną cewek zamkniętych
- Skład materiału kapsułkującego: Różne materiały mają różne właściwości magnetyczne. Na przykład kapsułka na bazie żywicy może mieć bardzo niską przenikalność magnetyczną, zbliżoną do wolnej przestrzeni. Jeśli jednak żywica zostanie wypełniona cząsteczkami ferromagnetycznymi, jej przenikalność magnetyczna może znacznie wzrosnąć.
- Temperatura: Przepuszczalność magnetyczna materiałów może zmieniać się wraz z temperaturą. W szczególności materiały ferromagnetyczne mogą wykazywać spadek przenikalności magnetycznej wraz ze wzrostem temperatury. Dzieje się tak na skutek wzmożonego ruchu termicznego atomów, który zakłóca wyrównanie domen magnetycznych.
- Zastosowane natężenie pola magnetycznego: Przepuszczalność magnetyczna niektórych materiałów nie jest stała, ale zależy od siły przyłożonego pola magnetycznego. Zjawisko to znane jest jako nasycenie magnetyczne. Kiedy materiał ferromagnetyczny osiąga punkt nasycenia, dalsze wzrosty pola magnetycznego nie powodują proporcjonalnego wzrostu gęstości strumienia magnetycznego, a pozorna przenikalność magnetyczna maleje.
Znaczenie przenikalności magnetycznej w zastosowaniach cewek
- Cewka elektromagnetyczna prądu przemiennego:Cewka elektromagnetyczna prądu przemiennegozastosowania polegają na generowaniu pola magnetycznego w celu wytworzenia ruchu mechanicznego. Przenikalność magnetyczna cewki i jej hermetyzacja wpływają na siłę wywieraną przez elektromagnes. Wyższa przenikalność magnetyczna może prowadzić do silniejszego pola magnetycznego, a w konsekwencji do silniejszego elektromagnesu. Ma to kluczowe znaczenie w zastosowaniach takich jak automatyka przemysłowa, gdzie solenoidy służą do sterowania zaworami, przełącznikami i innymi elementami mechanicznymi.
- Cewka zaworu elektromagnetycznego: WCewka zaworu elektromagnetycznegoW zastosowaniach istotna jest zdolność cewki do wytwarzania pola magnetycznego wystarczającego do otwarcia lub zamknięcia zaworu. Przenikalność magnetyczna cewki i jej hermetyzacji mogą mieć wpływ na czas reakcji i niezawodność zaworu. Dobrze zaprojektowana cewka o odpowiedniej przenikalności magnetycznej zapewnia dokładną i wydajną pracę zaworu, nawet w wymagających warunkach.

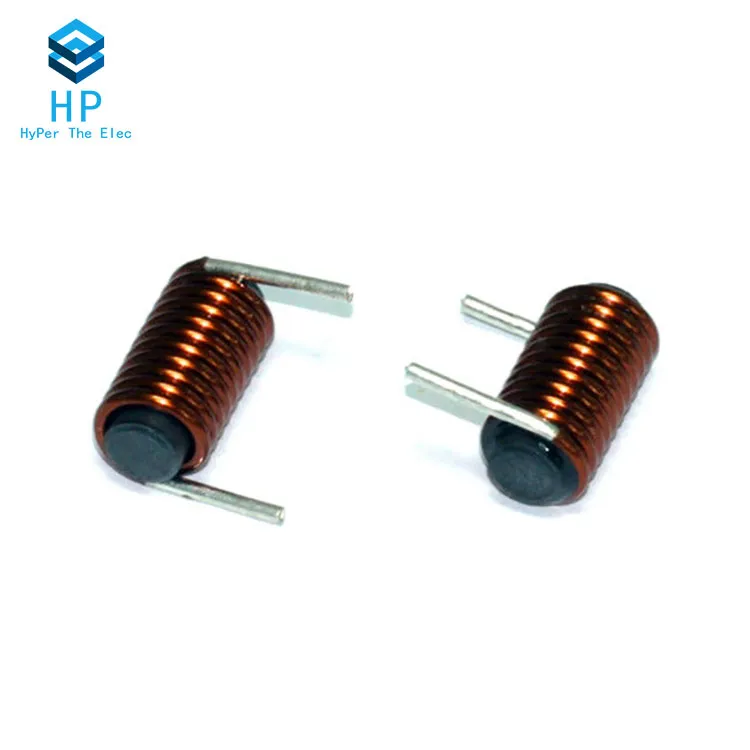

- Pusta cewka:Pusta cewkakonstrukcje są często stosowane w zastosowaniach, w których wymagane jest bardziej jednolite pole magnetyczne. Brak rdzenia ferromagnetycznego w cewkach pustych oznacza, że pole magnetyczne zależy przede wszystkim od geometrii cewki i przepływającego przez nią prądu. Jednakże materiał kapsułkujący pustej cewki może nadal mieć niewielki wpływ na ogólny rozkład pola magnetycznego, zwłaszcza jeśli ma niezerową przenikalność magnetyczną.
Pomiar przenikalności magnetycznej cewek zamkniętych
Istnieje kilka metod pomiaru przenikalności magnetycznej cewek zamkniętych. Jedną z powszechnych metod jest użycie miernika indukcyjności. Mierząc indukcyjność cewki i znając jej parametry geometryczne (liczba zwojów, pole przekroju poprzecznego i długość), można obliczyć przenikalność magnetyczną otaczającego materiału, korzystając ze wspomnianego wcześniej wzoru na indukcyjność.
Inną metodą jest zastosowanie czujnika pola magnetycznego. Mierząc natężenie pola magnetycznego w różnych punktach cewki i porównując je z oczekiwanym polem magnetycznym na podstawie przyłożonego prądu, można określić efektywną przenikalność magnetyczną cewki i jej hermetyzacji.
Wybór odpowiedniego materiału kapsułkującego dla pożądanej przepuszczalności magnetycznej
Jako dostawca cewek kapsułkowanych rozumiemy znaczenie wyboru odpowiedniego materiału kapsułkującego w celu osiągnięcia pożądanej przenikalności magnetycznej. W zastosowaniach, w których wymagana jest wysoka przenikalność magnetyczna, możemy zalecić stosowanie kapsułek wypełnionych cząsteczkami ferromagnetycznymi. Cząsteczki te mogą wzmacniać pole magnetyczne cewki i zwiększać jej indukcyjność.
Do zastosowań, w których potrzebne jest stabilne i niskoprzepuszczalne środowisko, oferujemy niemagnetyczne kapsułki, takie jak niektóre rodzaje tworzyw sztucznych lub żywic. Materiały te mają minimalny wpływ na właściwości magnetyczne cewki i nadają się do zastosowań, w których niezbędna jest precyzyjna kontrola pola magnetycznego.
Skontaktuj się z nami, aby spełnić Twoje potrzeby w zakresie cewek hermetyzowanych
Zależy nam na dostarczaniu naszym klientom wysokiej jakości cewek hermetycznych, dostosowanych do ich specyficznych wymagań. Niezależnie od tego, czy potrzebujesz cewki o wysokiej czy niskiej przenikalności magnetycznej, posiadamy wiedzę i zasoby, aby spełnić Twoje potrzeby. Nasz zespół doświadczonych inżynierów może współpracować z Tobą w celu zaprojektowania i wyprodukowania idealnej cewki hermetyzowanej do Twojego zastosowania.
Jeśli chcesz dowiedzieć się więcej na temat naszych cewek hermetyzowanych lub masz pytania dotyczące przenikalności magnetycznej, skontaktuj się z nami. Z niecierpliwością czekamy na rozpoczęcie z Tobą dyskusji i pomoc w znalezieniu najlepszego rozwiązania w postaci cewki dla Twojego projektu.
Referencje
- Halliday, D., Resnick, R. i Walker, J. (2014). Podstawy fizyki. Wiley'a.
- Cheng, Dania (2014). Elektromagnetyka polowa i falowa. Pearsona.
- Grover, FW (1946). Obliczenia indukcyjności: wzory robocze i tabele. Publikacje Dovera.
